1. Introducción al producto
Los filtros de aire de tamaño 4Z Series Intermediate - están diseñados específicamente para sistemas de aire comprimido industrial. Incluyen modelos C - (PC Bowl + Cover) y M - tipo (línea de nivel de tazón + agua de metal), compatible con 1/4 ", 3/8" y puertos de 1/2 "(npt, g, y los hilos de pt disponibles). Esta serie utiliza un elemento de filtro de precisión de 5 {}} de 5 {15} para eliminar el agua de agua, y las hilos de agua, y las hilos, y, y, y, y, y, y, y, y, y, y, y las hilos de agua, y las hilos, y, y, y, y, y, y, y, y, y, y, y, y, y, los hilos de agua, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, las hilas. Operación estable de equipos neumáticos.
2. Principio de trabajo
2.1 después del aire comprimido ingresa al filtro:
2.2 Separación centrífuga: el flujo de aire gira a alta velocidad dentro del tazón del filtro, lo que hace que la niebla de agua y aceite de aceite colisione con la pared del tazón debido a la fuerza centrífuga;
2.3 Filter Interception: el medio de filtro de 5 μm captura partículas sólidas y gotas residuales;
2.4 Drenaje manual/manual: los contaminantes separados se acumulan en la parte inferior del tazón del filtro y se descargan del sistema a través de la válvula de drenaje.
3. Ventajas comunes:
3.1 Diseño modular: permite un ensamblaje rápido y reemplazo de filtros, reguladores y lubricadores.
Opciones de puerto de 3.2Multiple: 1/4 ", 3/8" y 1/2 "NPT, G y R Hilos disponibles.
4. Ventajas de la aplicación
4.1 Protección confiable: la precisión de filtración de 5 μm protege las válvulas de precisión y los cilindros de la contaminación.
4.2High - Compatibilidad de presión: M - La resistencia a la presión de 17 baras de tipo permite la instalación directa en las salidas de compresores de aire.
4.3Easy Mantenimiento: la copa PC transparente (c - tipo)/vaso de visión de metal (M - tipo) permite el monitoreo de tiempo real {}}} de fluido acumulado.
4.4 Optimización del costo: la copa de filtro separada y el elemento de filtro reducen los costos de reemplazo posteriores.
5. Escenarios de aplicación típicos
5.1 Manufactura: herramientas neumáticas, máquinas de moldeo por inyección, cilindros de línea de ensamblaje.
5.2utomation: sistemas de control de robots, circuitos de aire de instrumento de prueba.
5.3 Industrias del proceso: equipo de envasado de alimentos, transmisión neumática farmacéutica.
6. Instrucciones de instalación y uso
6.1 Pasos de instalación
Verificación de dirección: siga las marcas de flecha para asegurarse de que los puertos de entrada/salida estén correctamente conectados (1/4 ", 3/8", 1/2 ").
Posición fija: instale verticalmente con el puerto de drenaje hacia abajo para evitar la inclinación y causar la acumulación de líquidos.
Integración del sistema: conéctese a un regulador de presión o módulo lubricador a través de subprocesos.
6.2 Precauciones de uso
6.2.1 Sellado de rosca:
Las roscas NPT requieren cinta de sellado, envolviendo en la dirección opuesta de las roscas.
Se recomiendan hilos BSPT para usar sellador.
6.2.2 Copa de plástico (tipo C):
Evite la luz solar directa para evitar el envejecimiento del material de la PC.
Do not operate under excessive pressure (>10 bar) or temperatures >80 grados para evitar la deformación de la copa.
6.3 Mantenimiento general:
Reemplazo del filtro: reemplace cuando aumente la caída de presión.
Drenaje manual: drenaje fluido acumulado regularmente.
7. Servicios de personalización
7.1 Impresión de etiqueta: personalizable con su logotipo y código de barras de modelo.
7.2 Embalaje: cartón. También está disponible el embalaje de ampolla industrial personalizable (single -} Piece a prueba de golpes).
Notas clave:
*La taza de plástico (tipo C) tiene una resistencia a la presión máxima de 10 bar y puede ruptura debido a una presión excesiva. Si las condiciones de funcionamiento exceden las 10 bares, seleccione un modelo de taza de metal, tipo M, con una presión máxima de 17 bar.
*No se use en entornos de congelación, ya que la congelación del condensado dañará la estructura del tazón del filtro.
*This series of filters, with miniaturization, high compatibility, and precision filtration as core values, is an ideal choice for low-flow pneumatic systems. *We recommend optimizing the model configuration based on actual pressure requirements (for >10 bar, elija un tazón de metal) y el método de drenaje (para uso de frecuencia alto -, elija - un drenaje automático).

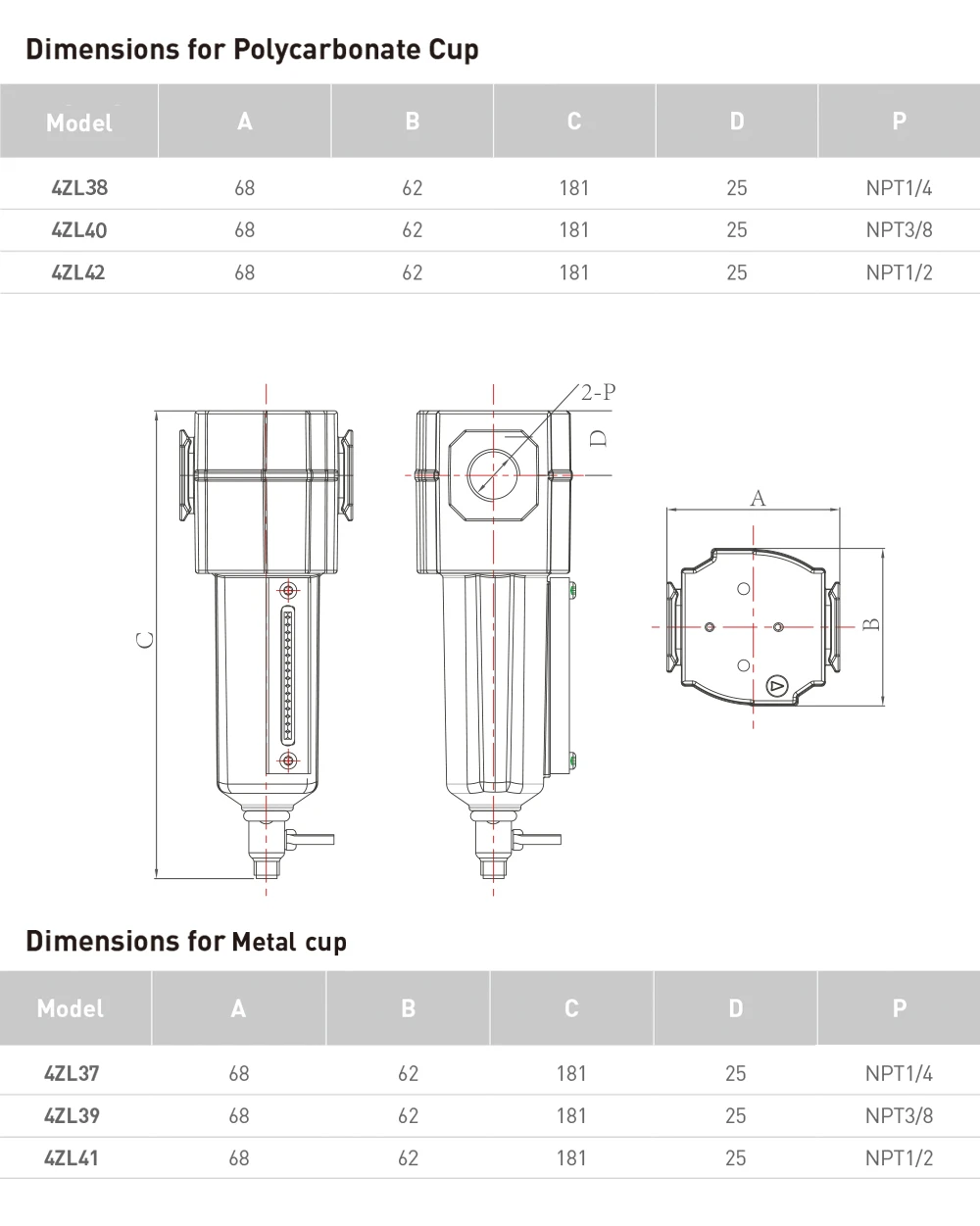

Para obtener más especificaciones técnicas o dibujos de instalación, no dude en comunicarse con el soporte técnico.
| Tipo de modelo | Modelo intermedio C | Modelo intermedio M | ||||
| 4ZL38 | 4ZL40 | 4ZL42 | 4ZL37 | 4ZL39 | 4ZL41 | |
| Medio | Aire comprimido | |||||
| Filtro de precisión | 5 μm (40 μm es opcional) | |||||
| Presión de trabajo | 0.85MPA (125PSI) | 1MPA (150PSI) | ||||
| Max. Presión de trabajo | 1MPA (150PSI) | 1.7MPA (250psi) | ||||
| Garantizado. Resistencia a presiones | 1.5MPA (220PSI) | 2.5MPA (365psi) | ||||
| Temperatura de trabajo | -5 ~ 50 grados (sin congelación) | -5 ~ 80 grados (sin congelación) | ||||
| Capacidad del tazón de filtro (CC) | 120 | 125 | ||||
| Material de taza de contenedor | Plástico | Copa de agua de metal: dado de aluminio - Formación de fundición | ||||
| Cubierta protectora | Con | Sin | ||||
| Caudal nominal (CFM) | 53 | 65 | 69 | 53 | 65 | 69 |
| Peso (kg) | 0.61 | 0.6 | 0.58 | 0.61 | 0.6 | 0.58 |
| Tamaño del puerto - NPT | 1/4 | 3/8 | 1/2 | 1/4 | 3/8 | 1/2 |
