Inicio>Productos> Cilindro neumático > Accesorios para cilindros

Soportes de montaje del cilindro de aire

Soportes de montaje del cilindro de aire

JXPC ofrece los accesorios estándar de montaje de cilindros neumáticos ISO 6431 con varias opciones para satisfacer las necesidades de los clientes cuando el cilindro funciona en un entorno diferente.

Envíeconsulta

Chatee ahora

Descripción

Modelos como abajo

Soporte de pie ISO-LB

Pendiente simple ISO-CA

Doble Pendiente ISO-CB

Tipo de brida ISO-FA

ISO-TC Central Trunnion

Junta ISO-Y con suelo de pasador con clip

Junta ISO-I

Junta de flotador ISO-UJ

Junta de ojo de pez ISO-PHS

ISO-SDB

M-FA-A Brida

Soporte MU

Presupuesto

Tipo ISO-LB

Símbolo / Diámetro (mm)	32	40	50	63	80	100	125	160	200
Automóvil club británico	158	179	190	209	248	266	290	340	380
C.A.	142	161	170	185	210	228	250	300	320
ANUNCIO	8	9	10	12	19	19	20	20	30
AE	47	53	sesenta y cinco	75	115	115	140	180	220
AF	32	36	45	50	75	75	90	115	135
AG	24	28	32	32	45	45	45	60	70
AH	32	36	45	50	71	71	90	115	135
AP	7	9	9	9	14.5	14.5	16.5	18.5	24
A	3	3	3	3	4	4	6	6	9

Tipo de arete simple ISO-CA

Símbolo / Diámetro	32	40	50	63	80	100	125	160	200
S	47	53	sesenta y cinco	75	95	115	140	180	220
T	32.5	38	46.5	56.5	72	89	110	140	175
corriente continua	22	25	27	32	36	41	50	55	60
DD	9	12	12	15	15	20	25	30	30
Delaware	10	12	12	dieciséis	dieciséis	20	25	30	30
DJ	13	dieciséis	17	22	22	27	33	35.5	36
DQ	25.8	27.8	31.7	39.7	49.7	59.7	69.7	89.7	89.7

Tipo de doble pendiente ISO-CB

Símbolo / Diámetro	32	40	50	63	80	100	125	160	200
CC	22	25	27	32	36	41	50	55	60
discos compactos	9	12	12	15	15	20	25	30	30
CE	10	12	12	dieciséis	dieciséis	20	25	30	30
CJ	13	dieciséis	17	22	22	27	31	35.5	36
CP	26	28	32	40	50	60	70	90	90
Connecticut	45	52	60	70	90	110	130	170	170
PA1	51	59	67	77	97	119	139	181	181
PB1	45.5	52.5	60.5	70.5	90.5	110.5	130.5	170.5	170.5
S	47	53	sesenta y cinco	75	95	115	140	180	220
T	32.5	38	46.5	56.5	72	89	110	140	175

Brida de montaje del cilindro neumático ISO-FA ISO-FB

Símbolo / Diámetro	32	40	50	63	80	100	125	160	200
AJ	11	11	14	14	17	17	19	25	25
Alaska	7	7	9	9	11	11	13	17	17
licenciado en Letras	30.5	30.5	40.5	45.5	45.5	55.5	60.5	65.5	75.6
cama y desayuno	10	10	12	12	dieciséis	dieciséis	20	20	25
antes de Cristo	47	53	sesenta y cinco	75	95	115	140	180	220
BD	32	36	45	50	63	75	90	115	135
SER	80	90	110	125	154	186	224	280	320
BF	64	72	90	100	126	150	180	230	270
BH	4	4	4	6	6	6	8	8	12
BP	7	9	9	9	12.5	14.5	16.5	18.5	24
T	32.5	38	46.5	56.5	72	89	110	140	175

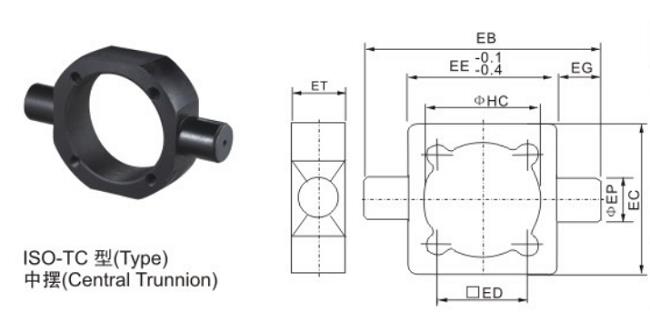

ISO - TC Central Trunnion

Símbolo / Diámetro	32	40	50	63	80	100	125	160	200
EB	100	113	125	140	160	182	-	-	-
CE	52	63	74	80	105	128	-	-	-
ED	32.5	38	46.5	56.5	72	89	-	-	-
EE	52	63	75	90	105	128	-	-	-
P.EJ	25	25	25	25	25	25	-	-	-
EP	12	dieciséis	dieciséis	20	20	25	-	-	-
ET	20	22	22	28	28	34	-	-	-
HC	37	45	55	68	87	107.5	-	-	-

Junta de montaje de cilindro neumático estándar ISO tipo Y

Símbolo / Diámetro	32	40	50	63	80	100	125	160	200
N / A	19	25.4	32	32	44.4	44.4	55	70	70
CAROLINA DEL NORTE	10	12	dieciséis	dieciséis	20	20	30	35	35
DAKOTA DEL NORTE	40	48	64	64	80	80	110	144	144
Nebraska	52	67	89	89	112	112	155	201	201
NF	15	24	32	32	40	40	50	50	55
NG	20	20	23	23	30	30	56	72	72
NUEVA HAMPSHIRE	M10X1.25	M12X1.25	M16X1.5	M20X1.5	M27x2.0	M27x2.0	M36X2.0	M36X2.0	M36X2.0
Nuevo Méjico	10	12	dieciséis	dieciséis	20	20	30	35	35
notario público	20	24	32	32	40	40	54	72	72
NQ	52	62	83	83	105	105	148	191	191
Pensilvania	26.2	32.8	39.9	39.3	53.3	53.3	64	80	80
PB	20	26.5	33	33	45	45	55.6	70.6	70.6

Junta de flotador Modelo ISO - UJ

Símbolo / Diámetro	MAMÁ	MEGABYTE	MC	Maryland	YO	MF	MG	MH	MI	MK
32	58	22	7	21	26	11.5	7	10	M10X1.25	12
40	58	22	8	21	26	11.5	8	12	M12X1.25	12
50	90	27	10	41	44.5	20	10	17	M16X1.5	7
63	90	27	10	41	44.5	20	10	17	M16X1.5	7
80	102	29	13	46	53	24	13	22	M20X1.5	10
100	102	29	13	46	53	24	13	22	M22X1.5	10
125	147	54	13	64	62	39	14	30	M27x2.0	9
160	251	72	22	115	80	80	18	36	M36X2.0	4
200	251	72	22	115	80	80	18	36	M36X2.0	4

Articulación de ojo de pez tipo PHS

Símbolo / Diámetro	Pensilvania	PBB	ordenador personal	PD	EDUCACIÓN FÍSICA	PF	PG	PH
32	11	26	10	21	43	56	M10X1.25	13
40	12	30	12	24	50	sesenta y cinco	M12X1.25	13
50	15	38	dieciséis	33	64	83	M16X1.5	15
63	15	38	dieciséis	33	64	83	M16X1.5	15
80	18	46	20	40	77	100	M20X1.5	15
100	18	46	20	40	77	100	M20X1.5	15
125	37	70	30	51	110	145	M27x2.0	15
160	43	80	35	56	125	165	M36X2.0	dieciséis
200	43	80	35	56	125	165	M36X2.0	dieciséis

ISO - Tipo SDB

M-FA-A Tipo Brida

Soporte de tipo MU
