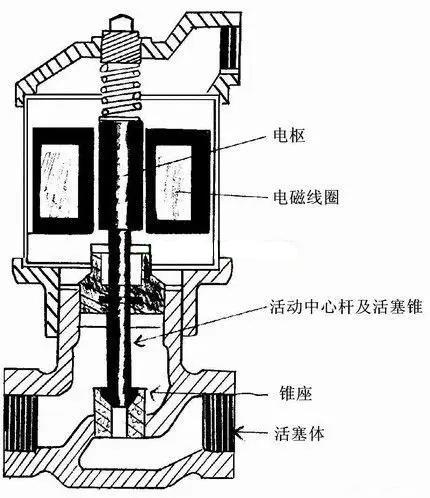

La figura muestra una vista en sección transversal de una válvula solenoide, la denominada válvula solenoide. Si no hay corriente en la bobina electromagnética, no existe campo magnético y la armadura no está sujeta a fuerza magnética, sino que es empujada por el resorte de presión. La barra central del pistón está conectada a la armadura, por lo que la barra central se empuja hacia abajo y el cono del pistón se inserta en el cono. Así, el camino desde la entrada hasta la salida se interrumpe. Si hay corriente en la bobina, se genera un campo magnético y la fuerza magnética empuja la armadura hacia arriba. La armadura debe superar la fuerza del resorte para empujar la varilla central y el cono del pistón lejos del cono, y el paso de la entrada a la salida se puede suavizar. La electromagnética son dispositivos de dos posiciones, es decir, no completamente abiertos o completamente cerrados. Por lo tanto, es el dispositivo utilizado en el sistema de control abierto y cerrado.
Toro
La corriente aplicada a la válvula solenoide puede ser CA o CC, dependiendo del diseño, pero aún es más común con los controladores de CA.
Las válvulas solenoides de CA tienen serios inconvenientes con las válvulas solenoides de CC. Si la válvula solenoide de CA está atascada en la posición cerrada o semicerrada, es probable que se queme después de agregar corriente. Esto se debe a que la armadura no puede entrar en el centro de la bobina. (La inductancia de la bobina varía mucho dependiendo de la permitividad del material central. El material de hierro es más de mil veces mayor que la permitividad del aire). Debido a que la inductancia es baja, la inductancia también es baja, y hay grandes existencias debido a las grandes corrientes que destruyen la bobina.
