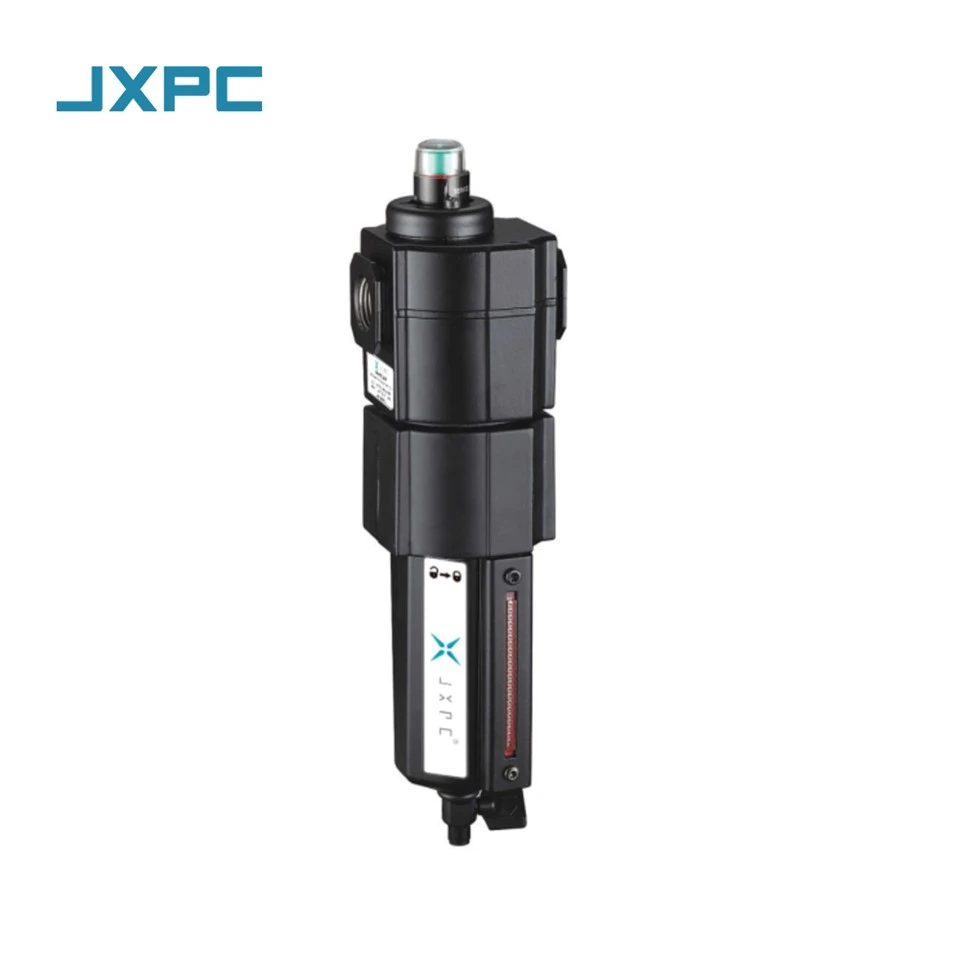

Nuestra serie 4Z tiene una línea de productos que puede eliminar el aceite, que está equipado con la función de removedor de aceite que otros dispositivos de filtro comunes.
Filtro Alarma, debido al diseño de estructura principal y de Vice Port, nuestro producto alarmante
automáticamente cuando el resultado del filtro disminuye.
1. Descripción general del producto
1.1il Filtro, nuestro producto está equipado con la función de removedor de aceite que otros dispositivos de filtro comunes y se dividen en dos modelos:
1.2 C Modelo (taza de plástico): Modelo 4ZL53/54, usando el cuerpo de la válvula de aluminio y la copa protectora de policarbonato (PC), resistencia a la presión máxima 10 bar/150 psi.
1.3 m modelo (taza de metal): Modelo 4ZL53/54, con cuerpo de copa de aluminio, resistencia a la presión máxima 17 bar/250 psi. El material principal del cuerpo es la aleación de aluminio, teniendo en cuenta tanto la resistencia como la resistencia a la corrosión.
2. Principio de trabajo
2.1 Los filtros de aceite están diseñados para eliminar partículas de suciedad y condensación, aerosoles de aceite y partículas sólidas submicráticas hasta 0.01 micras desde el aire comprimido por medio de un elemento de filtro de fusión
2.2 Separación eficiente de la niebla de aceite: la precisión de la filtración puede alcanzar 0.01 μm;
2.3 Drenaje (drenaje automático y drenaje manual son opcionales): la válvula de drenaje automático drena regularmente el aceite acumulado para reducir el mantenimiento manual.
3. Ventajas y escenarios de la aplicación
3.1 Ventajas
Rendimiento de alto costo (Tipo C): la taza de plástico es liviana y crack - prueba, adecuada para escenarios sensibles de presupuesto -}.
Alta resistencia (tipo M): la copa de metal es resistente a la alta presión e impacto, adecuado para entornos industriales.
Mantenimiento fácil: el diseño modular admite ensamblaje o desmontaje con regulador y lubricador, y el drenaje automático reduce la intervención manual.
3.2 Escenarios de aplicación típicos
High - Centro de mecanizado de precisión: Micro - Control de neblina de aceite de tornos CNC y cinco - máquinas de fresado de eje para proteger los rieles y sensores de guías de precisión.
Sistema de enfriamiento centralizado: purificación centralizada de niebla de aceite de múltiples equipos en grandes talleres para reducir los costos integrales de gestión.
Ambiente sensible: taller de alimentos/farmacéuticos (aceite - requerido aire libre)
Rolling and Metal Forming: Retire la niebla de aceite generada durante la lubricación de molinos y máquinas de estampado.
4. Instalación e instrucciones
4.1 antes de la instalación, verifique si las conexiones utilizadas coinciden con el máximo
presión del filtro.
4.2 Apague la presión de aire del sistema de aire. Instale el filtro verticalmente con el tazón hacia abajo
en la línea aérea. Asegúrese de que el filtro esté instalado con flujo de aire de entrada/salida en el
Dirección de flecha en la unidad. El filtro debe instalarse aguas arriba de los reguladores,
lubricador (s) y válvulas de ciclismo en la línea de aire, y deben estar lo más cerca posible de
El dispositivo se atiende cuando se usa como filtro de línea principal y/o como un filtro final.
4.3. Conecte las tuberías a los puertos de entrada y salida con cinta de sellador de roscado de tubería en el hombre
solo hilos. Al atornillar las tuberías, evite la entrada de las virutas y el sellador
al interior de la unidad. Las contaminaciones en la unidad pueden hacer que falle.
4.4 Asegúrese de que todas las conexiones al filtro estén apretadas y seguras.
4.5 Monte el tazón girando completamente en el sentido de las agujas del reloj en el cuerpo antes de presurizar. Apretar
mano - apretado.
4.6 El filtro debe instalarse de tal manera que no se produzca fuerza o tensión mecánica.
5. Servicio personalizado
5.1 Impresión de etiquetas: Soporte de logotipo del cliente, personalización de código de barras de modelo.
5.2 Método de embalaje: cartón. La caja de ampolla industrial (a prueba de choque de una sola pieza) se puede personalizar.
Consejos clave:
The plastic cup body (C type) has a maximum pressure resistance of 10 bar, and may rupture under overpressure! If the working condition is >10 bar, debe seleccionar un modelo de cuerpo de taza de metal, tipo m, hasta 17 bar.
Está prohibido usarlo en un entorno helado, y la congelación de agua condensada dañará la estructura de la copa del filtro.
This series of filters is based on miniaturization, high compatibility, and precision filtration. It is an ideal choice for small flow pneumatic systems. It is recommended to optimize the model configuration according to the actual pressure requirements (>10 bar, elija una copa de metal) y el método de drenaje (seleccione - un drenaje automático para uso de alta frecuencia).
Para obtener más parámetros técnicos o dibujos de instalación, no dude en comunicarse con el soporte técnico.
